4E1数字中继语音处理板

东进技术数字中继语音处理板卡采用最新的数字信号处理器(DSP,单板可提供4E1数字中继接口、120路语音处理能力和4条七号信令(MTPTUPISUPSCCP)链路处理能力。强大的DSP技术能有效减轻主机负担,固件可通过网络升级,保证高密度、大容量的应用系统高效稳定地运行,便于构建多功能、高性价比和高度可升级的应用系统,最大限度保护用户投资。


    l  中继接口

    ? 单卡提供4E1PCM)数字中继接口

    ? 单机最大可同时插入4片卡,提供16E1的数字中继接口

    ? 不同容量的数字中继语音板及其它种类的语音板可以混合使用

    l  信令处理

    ? 支持中国一号信令(SS1

    ? 支持数字一号信令(DSS1),又称ISDN PRI

    ? 支持ITU-T七号信令及中国七号信令(SS7),支持14位及24位点码,单卡可完成14条七号信令链路的处理,也可单机多卡配合或多机多卡配合,可完成对多个七号信令链路的处理

    l      语音处理

    ? 单卡具有120路语音处理能力

    ? 单机最大可同时插入4片卡,提供480路的语音处理能力

    ? 提供DTMFFSK收发功能

    ? 数字化录音、压缩和回放功能

    ? 能识别Fax/Modem以及其他特种信号音

    当使用NADK开发包时,板卡提供兼容Dialogic的所有语音格式,并提供与SR5.1.1兼容的API编程接口


    型号

    计算机总线

    容量

    电信接口

    适用开发包

    支持协议

    增强功能

    相关配件

    D1281

    PCI

    4E1

    BNC

    DBDK

    SS1DSS1


    BNC-H2×8

    D1287

    BNC/RJ48

    DBDK

    SS1DSS1SS7


    BNC-H2×8

    DN1200

    BNC/RJ48

    NADK

    SS1DSS1


    D1200C

    CPCI

    4E1

    BNC/RJ48/L92

    DBDK

    SS1DSS1


    RIO1200BNC/RIO1200R45 /RIO1200L9

    D1207C

    DBDK

    SS1DSS1SS7


    DN1200C

    NADK

    SS1DSS1



    l  E1接口

    ? 物理接口:符合建议G.703,支持同轴电缆(75Ω非平衡)、双绞线(120Ω平衡)

    ? 帧结构:符合建议G.704的帧结构与建议G.706的复帧结构

    ? 2048KBPS PCM基群:符合建议G.732G.796

    ? 告警:符合建议G.775

    ? 抖动与漂移:符合建议:G.823

    l  七号信令

    ? 支持七号信令的消息传送部分(MTP)和用户部分(TUPISUPSCCP

    ? 符合《ITU-T七号信令技术规程》白皮书 Q.700-Q.716Q.721-Q.766Q.771-Q.795

    ? 符合《中国国内电话网No.7信令方式技术规范》GF001 – 9001

    l  语音编码

    ? 采样率:6K(NADK)/8KHZ

    ? 数据率:64KBPS32KBPS24KBPS(NADK)

    ? 数字语音:A/线性PCM编码,AMI ADPCM.VOX

    l  计算机总线:PCI/CPCI

    l  资源总线

    ? PCI接口板卡符合CT-BUS  H.100标准


    l  电话聊天、多方通讯

    l  语音杂志、联通丽音

    l  语音网关、信令网关

    l  彩话、彩铃等语音增值业务

    l  大型企业呼叫中心、800电话

    l  交换机呼叫中心后置IVR功能

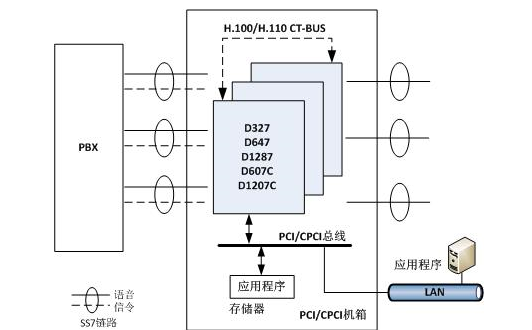

    东进数字中继语音处理板卡用作七号信令网关


    东进数字中继语音处理板卡用作呼叫中心
