2E1数字中继语音处理板
2E1数字中继语音处理板卡采用最新的数字信号处理器(DSP),单板可提供2E1数字中继接口、60路语音处理能力和2条七号信令(MTP、TUP、ISUP和SCCP)链路处理能力。强大的DSP技术能有效减轻主机负担,固件可通过网络升级,保证高密度、大容量的应用系统高效稳定地运行,便于构建多功能、高性价比和高度可升级的应用系统,最大限度保护用户投资。
l 中继接口
? 单卡提供2E1(PCM)数字中继接口
? 单机最大可同时插入8片卡,提供16E1的数字中继接口
? 不同容量的数字中继语音板及其它种类的语音板可以混合使用
l 信令处理
? 支持中国一号信令(SS1)
? 支持数字一号信令(DSS1),又称ISDN PRI
? 支持ITU-T七号信令及中国七号信令(SS7),支持14位及24位点码,单卡可完成1到2条七号信令链路的处理,也可单机多卡配合或多机多卡配合,可完成对多个七号信令链路的处理
l 语音处理
? 单卡具有60路语音处理能力
? 单机最大可同时插入8片卡,提供480路的语音处理能力
? 提供DTMF、FSK收发功能
? 数字化录音、压缩和回放功能
? 能识别Fax/Modem以及其他特种信号音
? 当使用DBDK开发包时,具有会议功能,支持多方电话会议和会议录音
? 当使用NADK开发包时,板卡提供兼容Dialogic的所有语音格式,并提供与SR5.1.1兼容的API编程接口
? JCT板卡支持连续语音处理,支持语音打断和回声消除功能
型号 | 计算机总线 | 容量 | 电信接口 | 适用开发包 | 支持协议 | 增强功能 | 所需配件 |
D641 | PCI | 2E1 | BNC | DBDK | SS1、DSS1 | ||
D647 | BNC | DBDK | SS1、DSS1、SS7 | ||||
DN600 | BNC/RJ48 | DBDK/NADK | SS1、DSS1 | ||||
D600C | CPCI | 2E1 | DBDK | SS1、DSS1 | |||
D607C | BNC/RJ48/L9注 | DBDK | SS1、DSS1、SS7 | RIO1200BNC/RIO1200R45 /RIO1200L9 | |||
DN600C | DBDK/NADK | SS1、DSS1 |
? 注:根据采用背板的不同,具有相应的接口类型
l E1接口
? 物理接口:符合建议G.703,支持同轴电缆(75Ω非平衡)、双绞线(120Ω平衡)
? 帧结构:符合建议G.704的帧结构与建议G.706的复帧结构
? 2048KBPS PCM基群:符合建议G.732,G.796
? 告警:符合建议G.775
? 抖动与漂移:符合建议:G.823
l 七号信令
? 支持七号信令的消息传送部分(MTP)和用户部分(TUP、ISUP和SCCP)
? 符合《ITU-T七号信令技术规程》白皮书 Q.700-Q.716、Q.721-Q.766、Q.771-Q.795
? 符合《中国国内电话网No.7信令方式技术规范》GF001 – 9001
l 语音编码
? 采样率:6K(NADK)/8KHZ
? 数据率:64KBPS,32KBPS,24KBPS(NADK)
? 数字语音:A律/线性PCM编码,AMI ADPCM(.VOX)
l 计算机总线:PCI/CPCI
l 资源总线
? PCI接口板卡符合CT-BUS H.100标准
CPCI接口板卡符合CT-BUS H.110标准
l 电话聊天、多方通讯
l 语音杂志、联通丽音
l 语音网关、信令网关
l 彩话、彩铃等语音增值业务
l 大型企业呼叫中心、800电话
l 交换机呼叫中心后置IVR功能
东进数字中继语音处理板卡用作七号信令网关

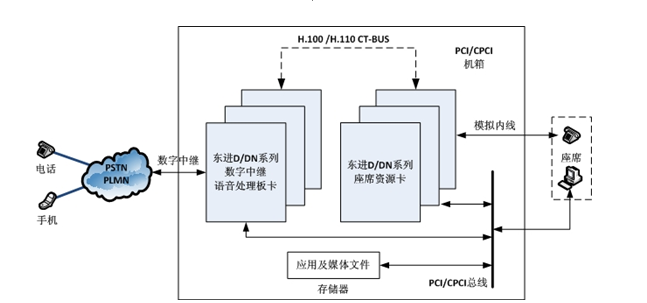

东进数字中继语音处理板卡用作呼叫中心
