16路模拟中继语音处理板

16路模拟中继语音处理板卡采用DSP(数字信号处理器)技术实现各种语音处理功能,硬件上由底板加模块组成,底板具有16个模拟中继通道,可根据需要采用不同的模块,实现不同规模和功能的应用,模块种类支持外线、内线、外内线、高阻录音、磁石、E/M控制、2线语音、4线语音等多种模块,单个底板内可支持不同功能和不同数量的模块混插(DBDK开发包下),单机内支持多功能多数量的东进语音卡混合使用,灵活实现外线、座席、放音、录音、会议、FSK数据收发、语音合成等多种功能。在DBDK开发包下,板卡具有端口电压检测功能和彩铃检测功能。


    l  单板提供最多16路电话的并行处理能力,根据不同模块自动提供不同功能

    l  单机最大可同时插入16片卡,提供256路模拟通道

    l  每个模块提供2个通道(2路电话),每一通道根据模块类别可实现以下功能

        外线通道:摘挂机、呼入呼出、录放音、收发DTMF码,模拟中继信号音检测和极性反转信号检测

        内线通道:座席电话摘挂机状态检测、座席电话的馈电和振铃、录放音、收发DTMF码、向坐席电话送主叫号码

        外内线模块:提供1路外线和1路内线,实现外线和内线的所有功能,并提供断电直连功能

       录音通道:压控判断、声控判断、录音、对特定通道的实时监听

       其他:磁石模块和E/M控制模块、2线语音模块、4线语音模块,提供相应功能,可参见“相关配件”中的说明

    l  通过CT-BUS总线可与东进其他类型的语音卡连接,构建各种规模的应用

    l  呼入呼出功能:并行、自动的呼入呼出功能,准确的来话检测,准确的呼叫分析

    l  主叫识别功能:支持DTMF和FSK两种CID模式

    l  数字化录放音:支持多种格式的数字化录音和放音功能

    l  DTMF收发:双音多频(DTMF)收发准确,灵敏度可调,适应不同的线路或终端

    l  提供标准FSK格式数据接收和发送功能

    l  当使用DBDK开发包时,能为应用程序提供准确的端口电压值

    l  当使用DBDK开发包时,具有彩铃检测功能,准确率超过90%,大幅度提高外呼成功率

    l  内置会议资源:当使用DBDK开发包时内置会议资源,可实现多方通话功能

    l  使用NADK开发包时,板卡提供兼容Dialogic的各种语音格式,并提供与SR5.1.1兼容的API编程接口

    l  含JCT功能的板卡支持连续语音处理,全面支持语音打断和回声消除功能


       型号   计算机总线   容量 电信接口    适用开发包                所需配件
    D161APCI16
    RJ45DBDK

    M2TM2UM2RMTUMCSMEMM2VOC

    M4VOCC14

    DN081ARJ45DBDK/NADK

    M2TM2UM2RMTUMCSMEMM2VOC

    M4VOCC14

    D161ACCPCIRJ11NADK

    M2TM2UM2RMTUMCSMEMM2VOC

    M4VOCRIO160R11C12

    DN161AC      RJ11 DBDK/NADK

    M2TM2UM2RMTUMCSMEMM2VOCM4VOC

    RIO160R11C12


    l  接口方式:环路中继/用户中继/高阻/其它

    l  接口阻抗:三元件复合阻抗(环路中继/用户中继),大于20K(高阻录音模块)

    l  频率响应:300~3400Hz

    l  适用机型:Pentium或以上,PCI/Compact PCI总线

    l  数字语音:A律/线性PCM编码, AMI ADPCM(.VOX)

    l  采样频率:6K(NADK)/8K

    l  数据率:  64KBPS, 32KBPS,24KBPS(NADK)

    l  音量调整:-30db ~ +30db

    l  DTMF发码:0-9,*,#,A,B,C,D

    l  DTMF收码:0-9,*,#,A,B,C,D

    l  交换功能:标准H.100/H.110接口,4096路的交换能力。

    l  拨号监控:信号音/极性反转

    l  FSK调制方式:相位连续二进制频移键控(BFSK)

                  逻辑1:1200Hz±1%

                  逻辑0:2200Hz±1%

    l  数据传送方式:二进制异步串行方式

    l  计算机总线:PCI/CPCI

    l  资源总线

       PCI接口板卡符合CT-BUS  H.100标准

       CPCI接口板卡符合CT-BUS  H.110标准


    l  企业及社区呼叫中心系统

    l  外呼营销和催缴费

    l  电子政务语音系统

    l  各行业自动应答系统(IVR)

    l  中小规模企业电话总机

    l  中小规模企业电话会议系统

    l  安防监控自动报警系统

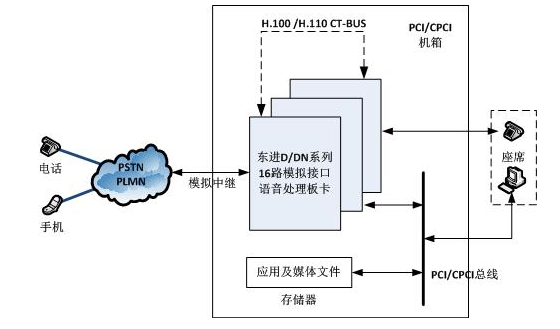

    东进模拟中继语音处理板卡用作小型呼叫中心
