东进Keygoe200模拟接口多媒体处理板K161A-E

   东进Keygoe200模拟接口多媒体处理板K161A-E采用PCIe计算机总线结构,硬件上由底板加模块组成,具有16路模拟电话线接口,提供外线、内线、外内线、高阻录音、E/M控制、2线语音、4线语音等多种模块,可根据需要采用不同种类模块的组合,实现不同规模和功能的混合应用;配合东进Keygoe SDK,K161A-E能完成放音、录音、会议、传真、VoIP、FSK数据收发以及语音合成等多种功能,另外,K161A-E采用专门的回声抑制处理电路,具有优异的通话质量。


     ● 采用东进先进的Keygoe多媒体交换处理技术,完全继承了Keygoe的开放性和灵活性;

     ● 全面兼容Keygoe EasyAPI,方便系统集成商低成本地向中小规模应用拓展;

     ● 单板完成语音、会议、传真、VoIP等多媒体处理功能,无需另行配置各种资源卡;

     ● 采用接口回声抑制处理,为IP应用提供更好的性能提升空间;

     ● 采用较小的外形尺寸,能适应内部空间较小的服务器、PC以及工控机等计算机平台;

     ● 专为32路及以下规模应用进行优化设计,极具性价比;

     语音接口特性

     ● 每个模块提供2个通道(2路电话),每一通道根据模块类别可实现以下功能:

       ○ 外线模块:摘挂机、呼入呼出、录放音、收发DTMF码,模拟中继信号音检测和极性反转信号检测;

       ○ 内线模块:座席电话摘挂机状态检测、座席电话的馈电和振铃、录放音、收发DTMF码、向座席电话送主叫号码;

       ○ 外内线模块:提供1路外线和1路内线,实现外线和内线的所有功能,并提供断电直连功能;

       ○ 录音模块:压控判断、声控判断、录音、对特定通道的实时监听;

       ○ 其他:E/M控制模块、2线语音模块、4线语音模块,提供相应功能,详情请参考本手册的“适配组件”介绍;

     ● 具有连续语音处理功能,支持语音打断和实时内存和文件服务器的录放音;

     ● 主叫识别功能:支持DTMF和FSK两种CID模式;

     ● 支持DTMF、FSK和自定义包络TONE音的生成与检测;

     ● DTMF收发灵敏度可调,适应不同的线路或终端;

     ● 具有自动增益控制(AGC/ALS)、活动音检测(VAD)和舒适噪音生成(CNG)功能;

     ● 支持混声放/录音和全双工录放音;

     ● 支持A 律及μ律转换;

     ● 支持脉冲拨号检测DPD和爆破音检测PVD。

      传真特性

     支持TIFF文件的收发;

     传真收发速率最高支持14400bps,并可在收发过程中自动降速,以适应不同的通信环境;

     支持ECM模式收发,通过握手自适应ECM/非ECM模式;

     支持单页和多页传真收发,一次收发传真的页数没有限制;

     支持一次发送多个文件

     支持通过函数调用,在发送的传真页上加指定内容的页眉。

     IP特性

     支持H.323协议组,可以与支持标准H.323的IP电话网关、网守、软交换产品互连;

     支持SIP协议,可与支持SIP协议的相关功能服务器互连;

     支持各种语音编解码标准,包括G.711,G.723.1, G.729A 等;

     语音能量检测(VAD)和静音压缩;

     会议特性

     能侦测任何一位会议成员产生的DTMF信号音,并对其他会议成员屏蔽;

     自动增益控制能让不同会议成员的音量保持一致;

                  个别音量控制能使每位会议成员将所听会议的音量调整到自己满意的水平。

     单板模拟接口数量:16路

     单机最大板卡数量:2片

     单机最大语音资源:128路

     单机最大传真资源:16路

     单机最大VoIP资源:64路

     单机最大会议资源:64组

     计算机总线:PCIe

     外形尺寸:221mm*111mm

     操作系统支持 :   Microsoft Windows XP/2003/2008

        Red Hat Enterprise Linux 5/6、CentOS 5、Debian 6、Ubuntu 11 Server


    语音接口资源:

     接口方式:环路中继/用户中继/高阻/其它

     接口阻抗:三元件复合阻抗(环路中继/用户中继),大于20K(高阻录音模块)

     采样频率:8K

     DTMF收发码:0-9,*,#,A,B,C,D

     FSK调制方式:相位连续二进制频移键控(BFSK)

                   逻辑1:1200Hz±1%

                   逻辑0:2200Hz±1%

     语音编码格式:G.711(支持A律/μ律PCM、AMI-ADPCM)、G729、G723.1等;

     语音文件格式:支持WAVE、PCM、ADPCM、VOX等。

    传真资源

     支持T.30传真标准;

     支持V17/V29/V27标准的14400/9600/7200/4800/2400bps速率下收发传真;

     支持ECM模式收发,握手时自适应选择ECM/非ECM模式;

     支持MH、MR、MMR格式的TIFF文件的发送和接收。

    VoIP资源

    (1)RTP协议

     符合RTP/RTCP标准协议(RFC3551/3552);

     语音包采样长度/帧数可配置(10~60毫秒);

     RTP动态DTMF载荷(RFC2833/4733);

     抖动缓冲:同时支持静态缓冲方式和动态自适应方式;

     网络环境分析、丢包统计;

     支持NAT/防火墙检测和穿透。

    (2)H.323协议

     符合ITU-T H.323v2标准(H.225v2/H.245v3);

     支持快速启动(Fast Start)、H.245隧道(H.245 Tunneling)等呼叫参数;

     支持呼叫转移;

     网守自动发现(Gatekeeper Auto Discovery)和登录(同时支持H.323 UID和E164号码注册方式);

     H.245用户输入文字和DTMF信号消息(User Input Indication);

     终端注册管理。

    (3)SIP协议

     符合IETF SIPv2标准(RFC3261);

     UDP/TCP呼叫方式;

     MD5(digest)身份验证;

     REFER呼叫转移(RFC3515);

     SIP消息订阅/通知(RFC3265 SUBSCRIBE/NOTIFY);

     代理服务器注册、安全认证、定时刷新;

     SIP INFO消息(RFC2976);

     注册服务器(Registrar)、支持服务端鉴权;

                   支持NAT/防火墙检测和穿透。


     中小规模企业呼叫中心(含IP呼叫中心)

     中小规模企业电话总机(含IP PBX)

     行业自动语音应答(IVR)

     企业级电话会议系统

     企业级网络传真系统

     企业电话录音系统

     调度与应急指挥系统

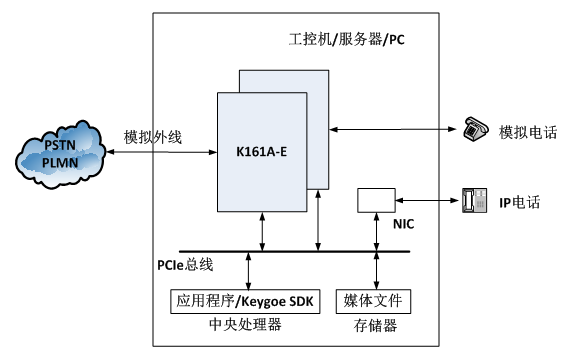

    东进Keygoe200模拟接口多媒体处理板用在小规模IP呼叫中心


    方案特点:

     采用两块K161A-E,最大提供32路模拟接口,外线和内线能进行任意数量的搭配;

     不需要另行配置各种媒体资源卡,就可具有录音、传真、IP座席以及会议等功能;

     采用专门的回声抑制处理电路,具有优异的通话质量;

     单机内最大可提供64路IP座席;

     单机内最大可提供16路传真;

     具有极高的性价比,满足高成长型企业的成本需求。


    名称

    型号


    功能

    软件

    传真资源软件

    SXFAX-K2


    提供4路传真资源,支持T.30传真协议。

    VoIP资源软件

    SXVOIP-K2


    提供4VoIP资源,支持SIPH.323协议。

    模块

    2线外线模块

    K2T


    配合K161A-E使用,实现环路中继接口接入功能,能够同时处理2路模拟中继通道。

    2线内线模块

    K2U


        配合K161A-E使用,实现用户中继接口功能,能够同时处理2路用户中继通道。需要采用Power-36为其提供馈电和铃流电源。

    2线录音模块

    K2R


    配合K161A-E使用,实现搭线录音功能,能够同时处理2路录音通道,支持检测电压可调。

    外内线模块

    MTU


    配合K161A-E使用,实现环路中继接口和用户中继接口的断电直连,能够同时处理1个环路中继接口通道和1个用户中继接口通道。需要采用Power-36为其提供馈电和铃流电源。

    EM控制模块

    MEM


    配合K161A-E使用,可以处理24线E/M中继或2线E/M中继的EM信号。

    2线E/M语音模块

    M2VOC


    配合K161A-E使用,可以处理22线E/M中继的语音。

    4线E/M语音模块

    M4VOC


    配合K161A-E使用,可以处理14线E/M中继的语音。

    电源

    电源

    Power-36


    3线接口的馈电和铃流电源,配合K161A-E使用,为K161A-E上的K2UMTU提供馈电和铃流,直流馈电电压-36V,交流铃流电压75V

    线缆

    一分四转换线

    C14


    配合K161A-E使用,将1RJ45接口(东进自定义标准)转换成4RJ112线)接口。

    10芯卡间连线

    CD-H2×5


    当多片板卡一起使用时,必须通过卡间连线将板卡相连,以便实现时钟同步。
