Keygoe1001-PCS1UD2多媒体交换机

   东进Keygoe1001-PCS1UD2多媒体交换机是专为1~120路中小规模电信增值业务、呼叫中心和企业通信而设计的多媒体通信平台,它在1U高的机箱内提供2个E1的数字中继接口、30个模拟接口以及扩展的30路模拟接口,并能够提供120路语音资源、120路VoIP资源、30路传真资源、64组会议资源、4个七号信令链路(64K)、1个高速七号信令链路(2M高阻监听模式),具有较强的完整性、综合性、易用性和灵活性,便于客户构建一个经济高效、易于部署和维护的高性能业务系统。


    完整性:

          ● 可内置主控CPU板,单机即可实现完整的业务应用,如IP-PBX、呼叫中心、多媒体会议系统、数字录音系统和传真服务器,甚至更多

          ● 多种主控CPU板可供选择,适应不同业务对主控CPU板的性能要求,目前支持Intel? Core 2 Duo T7200和Intel? Atom N270

    综合性:

          ● 单机具有语音交换、VoIP、放音、录音、传真、会议以及信令处理等功能

    高效管理:

          ● 模拟中继接口具有端口电压检测功能,大幅度提高系统管理效率

          ● 易用性(在内置主控CPU板条件下):

          ● 内置主控CPU板可实现软件预先加载,便于快速安装部署

          ● 内置4口的网络交换,方便扩展。

          ● 通过LAN口可外接控制主机,与内置主控CPU板实现冗余备份控制

          ● 专门主控CPU板电源开关,保证业务数据的完整性。

          ● 支持与带串口的UPS对接,从容应对异常断电。

          ● VGA及RS-232接口,方便外部配置或监视

          ● 2个USB2.0接口,方便外接短信Modem、软件狗等各种USB设备

    灵活性:

          ● 一站式ODM解决方案,实现量身定制


    ● 2个RJ48的E1数字中继接口

    ● 32个RJ11模拟接口(最大支持30路)

    ● 1个RJ48的Uplink接口,可接一台模拟接口机箱

    ● 2个RJ45的LAN接口(10/100M)

    ● 最大120路电路交换

    ● 最大120路语音资源

    ● 最大30路传真资源

    ● 最大120路VoIP资源

    ● 最大64组会议资源(最大128方)

    ● 最大4个64K的七号信令链路或1个高速2M的七号信令链路(双向高阻监听)


    注:当整机超过30路VoIP资源时,需要配置Keygoe1001高密度VoIP扣板PABEIP120


    TDM接口及协议

    A)TDM接口

          ● 支持标准方式、高阻方式(需外接高阻头);

          ● 符合建议G.703,支持同轴电缆(75Ω非平衡)、双绞线(120Ω平衡);

          ● 符合建议G.704的帧结构和建议G.706的复帧结构;

          ● 2048Kbps PCM基群符合建议G.732、建议G.796;

          ● 告警符合建议G.775;

          ● 支持电源故障告警;

          ● 抖动与漂移符合建议G.823;

          ● 模拟接口支持模拟中继、模拟用户、模拟高阻、磁石、2线EM、4线EM等。

    B)SS7协议

          ● 符合《ITU-T七号信令技术规程》白皮书 Q.700-Q.716、Q.721-Q.766、Q.771-Q.795;

          ● 符合《中国国内电话网No.7信令方式技术规范》GF001 – 9001;

          ● 每链路最大消息处理能力:500MSU/S;

          ● 支持MTP、TUP、ISUP、SCCP(透传)、M3UA信令功能;

          ● 支持64kbps标准链路以及2M高速链路(监听);

          ● 支持14/24位点码长度;

          ● 支持链路之间、链路组之间的话务分担;

          ● 支持链路组内的链路倒换、倒回;

          ● 支持多个源信令点码和目的信令点码;

          ● 支持链路的动态增加、删除,信令链路激活、恢复、去激活、正常重启、紧急重启、信令拥塞处理;

          ● 支持信令点及信令转换点功能。

    C)ISDN PRI协议

          ● 符合ITU-T Q.921 LAPD;

          ● 符合ITU-T Q.931 ISDN PRI:欧洲ISDN  ETSI  NET5;

          ● 支持网络端、客户端;

          ● 接收、发送被叫号码时支持重叠方式。

    IP接口及协议

    A)网络交换接口

          ● TCP/IP千兆网络交换接口(RJ45)

    B)SNMP协议

          ● 符合SNMPV1、SNMPV2

    C)RTP协议

          ● 符合RTP/RTCP标准协议(RFC3551/3552);

          ● 语音编解码格式:G.711 μ律/A律、G.723.1(5.3/6.3 kbps自适应)、G.729A/B/AB;

          ● 活动语音检测/静音压缩(G.723/G.729);

          ● 舒适噪声;

          ● 语音包采样长度/帧数可配置(10~60毫秒);

          ● RTP动态DTMF载荷(RFC2833/4733);

          ● 抖动缓冲:同时支持静态缓冲方式和动态自适应方式;

          ● 网络环境分析、丢包统计;

          ● 支持NAT/防火墙检测和穿透;

    D)H.323协议

          ● 符合ITU-T H.323v2标准(H.225v2/H.245v3);

          ● 支持G.723、G.726、G.729编码标准;

          ● 支持快速启动(Fast Start)、H.245隧道(H.245 Tunneling)等呼叫参数;

          ● 呼叫转移;

          ● 网守自动发现(Gatekeeper Auto Discovery)和登录(同时支持H.323 UID和E164号码注册方式);

          ● H.245用户输入文字和DTMF信号消息(User Input Indication);

          ● 终端注册管理。

    E)SIP协议

          ● 符合IETF SIPv2标准(RFC3261);

          ● UDP/TCP呼叫方式;

          ● MD5(digest)身份验证;

          ● REFER呼叫转移(RFC3515);

          ● SIP消息订阅/通知(RFC3265 SUBSCRIBE/NOTIFY);

          ● 代理服务器注册、安全认证、定时刷新;

          ● SIP INFO消息(RFC2976);

          ● 注册服务器(Registrar)、支持服务端鉴权;

          ● 支持NAT/防火墙检测和穿透。

    F)音频协议

          ● 语音编解码格式:G.711 μ律/A律、G.723.1(5.3/6.3 kbps自适应)、G.729A/B/AB;

          ● 活动语音检测/静音压缩(G.723/G.729);

          ● 舒适噪声。

    媒体资源

    A)语音资源

          ● 语音编码格式:支持A 律/μ律PCM、AMI-ADPCM、G729,G723.1等;

          ● 语音文件格式:支持WAVE、PCM、ADPCM、VOX、MP3等;

          ● 支持A 律及μ律转换;

          ● 支持实时的内存和文件服务器放音;

          ● 支持实时文件服务器录音(动态存储);

          ● 支持DTMF、FSK、R2 、自定义包络TONE音检测;

          ● 支持DTMF、FSK、R2、自定义包络TONE音生成;

          ● 支持混声录/放音;

          ● 支持回声抑制(128ms);

          ● 支持自动增益控制(AGC/ALS);

          ● 支持全双工录放音;

          ● 支持语音活动检测VAD和舒适噪音生成CNG

         ● 支持DPD和PVD

    B)传真资源

          ● 支持V29/V27标准,速率为14400/9600/7200/4800/2400bps,支持自动降速;

         ● 全面支持基于T.30和T.38传真标准;

          ● 支持ECM模式收发,握手时自适应选择ECM/非ECM模式;

          ● 支持MH、MR、MMR格式的TIFF文件输入;支持MH格式的发送和接收。

    C)会议资源

           ● 中继可1:1地配置独立的会议资源。


    ● 语音类业务:IVR、电话会议、彩铃、彩话、电话录音

    ● 视频类业务:多媒体彩铃、视频电话、视频会议、视频邮件、3G视频、视频监控

    ● 信令类业务:虚拟总机、信令网关、固话漏话业务、综合接入网关、媒体网关、移动定位

    ● 融合类业务:VoIP、统一消息、网络传真、融合QQ、移动支付

    ● 话务控制类业务:预付费、后付费、智能公话、回拨

    ● 下一代网络:多媒体资源服务器

    ● 呼叫中心:自动放音、会议式录音、IP座席、远程座席、视频应用、Web800、外呼、自动回呼


    型号外   观功能描述
    M2TM2T.jpg    模拟中继模块,实现环路中继接口接入功能,每个模块处理2个模拟中继通道。

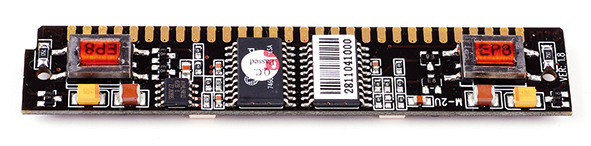

    M2UM2U.jpg 模拟用户模块,实现用户中继接口功能,每个模块提供2个用户中继接口资源。需馈电及铃流。

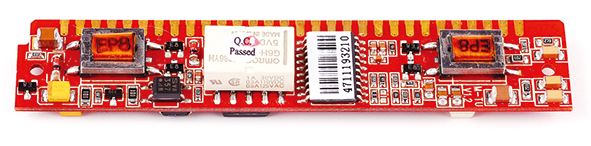

    MTUMTU.jpg  模拟中继用户模块,实现环路中继接口和用户中继接口的直连,每个模块处理1个环路中继接口通道和1个用户中继接口通道,可作为停电时的紧急出口。需馈电及铃流。

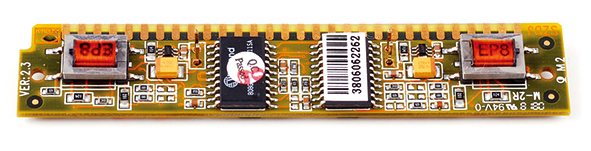

    M2RM2R.jpg    录音模块,可配合模拟接口板和数字话机录音板使用,实现对模拟话机的录音功能,每个模块可处理2个录音通道。

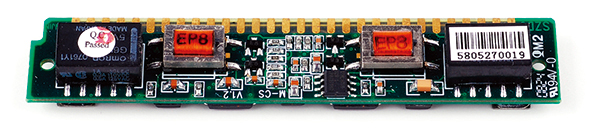

    MCSMCS.jpg    磁石模块,相当于磁石话机。每个模块带2路电话 。需馈电及铃流。

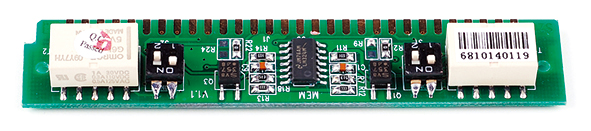

    MEMMEM.jpg    EM中继控制模块,实现不同设备之间的接口通信转换。利用多条E、M线的组合,可实现传送前向信号和后向信号。需馈电
    M2VOCM2VOC.jpg    EM二线语音模块,实现不同设备之间的接口通信转换。利用多条E、M线的组合,可实现传送前向信号和后向信号。二线E/M中继(4线,语音2线,E线和M线)
    M4VOCM4VOC.jpg    EM四线语音模块,实现不同设备之间的接口通信转换。利用多条E、M线的组合,可实现传送前向信号和后向信号。四线E/M中继(6线,语音收2线,语音发2线,E线和M线)
